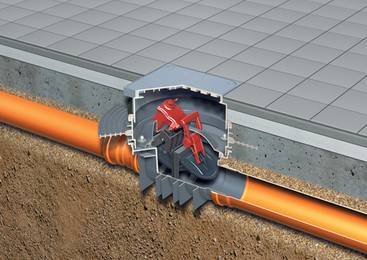

ACO QUATRIX mit Schachtsystem
Der ACO Fäkalien-Rückstauautomat QUATRIX-K Typ 3F entspricht der DIN EN 13564. Dieses Produkt ist speziell für den Einbau in die Bodenplatte konzipiert. Der Rückstauverschluss kann mit einem Abdichtungsflansch gegen drückendes Wasser aufgerüstet werden. Der ACO Fäkalien-Rückstauautomat ist für den Einsatz bei fäkalienhaltigem Abwasser bestimmt. Immer wenn eine Toilette unterhalb der Rückstauebene installiert ist, ist es notwendig einen Rückstauverschluss Typ 3F einzusetzen. Im normalen Betriebszustand sind beide Klappen geöffnet. Wenn Rückstau von der Kanalseite entsteht, wird der Betriebsverschluss automatisch verschlossen. Dies wird mit einer pneumatischen/elektrischen Steuerung vollzogen. Sobald das Abwasser in der Rohrleitung über die zulässige Füllhöhe steigt, wird durch den entstehenden Unterdruck ein Signal an die Steuereinheit gesendet. Das Steuergerät veranlasst, dass durch einen Elektromotor die Betriebsverschlussklappe geschlossen wird. Entspannt sich die Rückstausituation, wird dies durch die Steuerung erkannt, und die Klappe wird automatisch geöffnet. Während der Rückstauphase dürfen die angeschlossenen Entwässerungsgegenstände nicht benutzt werden. Der Rückstau wird durch ein optisches und akustisches Signal angezeigt. Bei Stromausfall erhält ein integrierter Akku die Betriebsbereitschaft bis zu 8 Stunden. Der ACO QUATRIX-K enthält zusätzlich einen Notverschluss. Dieser kann von Hand betätigt werden. Die sichere Arretierung wird durch höhrbares Einrasten angezeigt.
Produktvorteile
- Minimales Eigengefälle von zwölf Millimeter optimal für den Sanierungsfall
- Höhenverstellbares Aufsatzstück für perfekte Anpassung an das Bodenniveau
- Wahlweise mit stufenweise höhenverstellbarem Dichtflansch für flexible Anbringung der Dichtebene
- Pneumatisches Messsystem für störungsfreien Betrieb
ACO QUATRIX für freiliegende Rohrleitungen
Der Fäkalien-Rückstauautomat ACO QUATRIX-K Typ 3F entspricht der DIN EN 13564. Er ist für den Einsatz bei fäkalienhaltigem Abwasser bestimmt. Immer wenn eine Toilette unterhalb der Rückstauebene installiert ist, ist es notwendig einen Rückstauverschluss Typ 3F einzusetzen. Im normalen Betriebszustand sind beide Klappen geöffnet. Wenn Rückstau von der Kanalseite entsteht, wird der Betriebsverschluss automatisch verschlossen. Dies wird mit einer pneumatischen/elektrischen Steuerung vollzogen. Sobald das Abwasser in der Rohrleitung über die zulässige Füllhöhe steigt, wird durch den entstehenden Unterdruck ein Signal an die Steuereinheit gesendet. Das Steuergerät veranlasst, dass durch einen Elektromotor die Betriebsverschlussklappe geschlossen wird. Entspannt sich die Rückstausituation, wird dies durch die Steuerung erkannt, und die Klappe wird automatisch geöffnet. Während der Rückstauphase dürfen die angeschlossenen Entwässerungsgegenstände nicht benutzt werden. Der Rückstau wird durch ein optisches und akustisches Signal angezeigt. Bei Stromausfall erhält ein integrierter Akku die Betriebsbereitschaft bis zu 8 Stunden. Der ACO QUATRIX-K enthält zusätzlich einen Notverschluss. Dieser kann von Hand betätigt werden. Die sichere Arretierung wird durch höhrbares Einrasten angezeigt.
